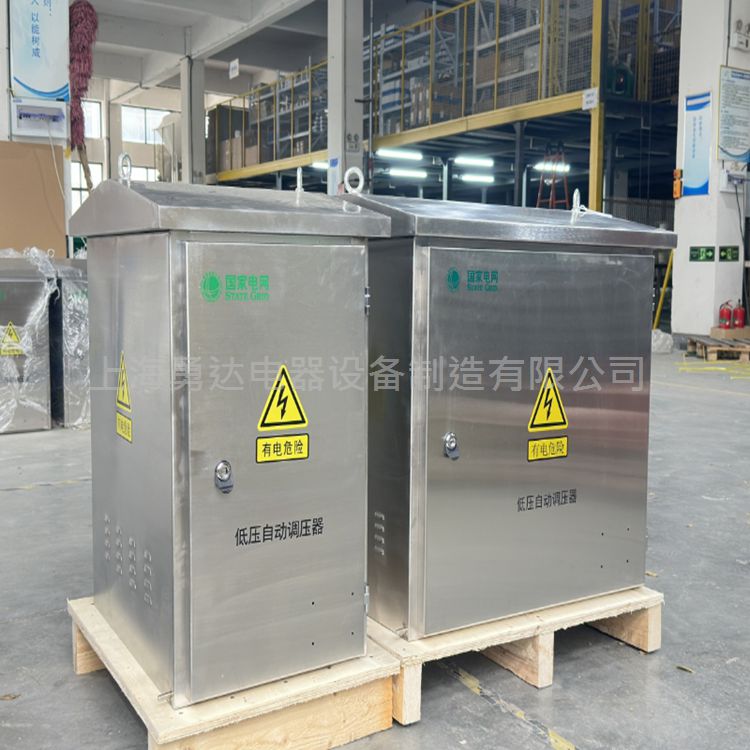

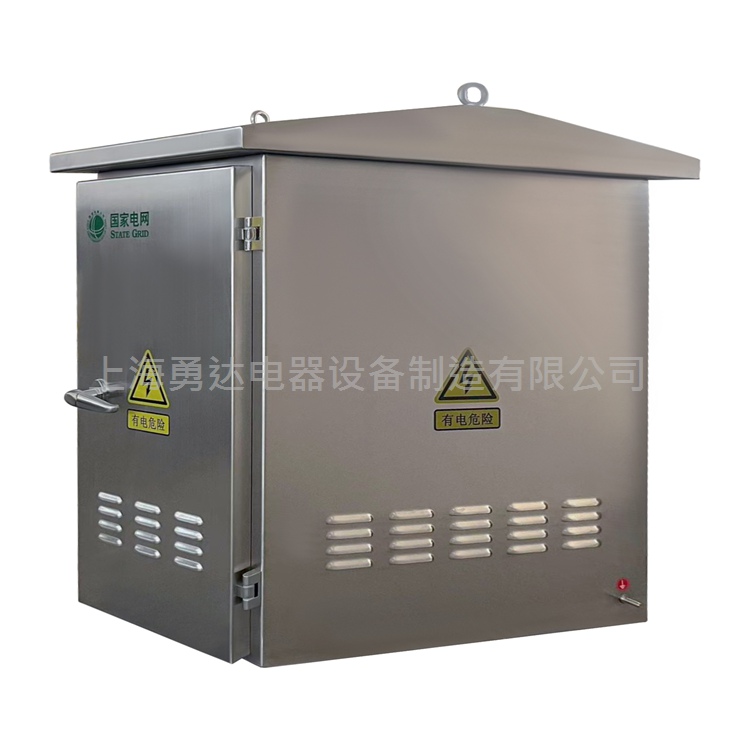

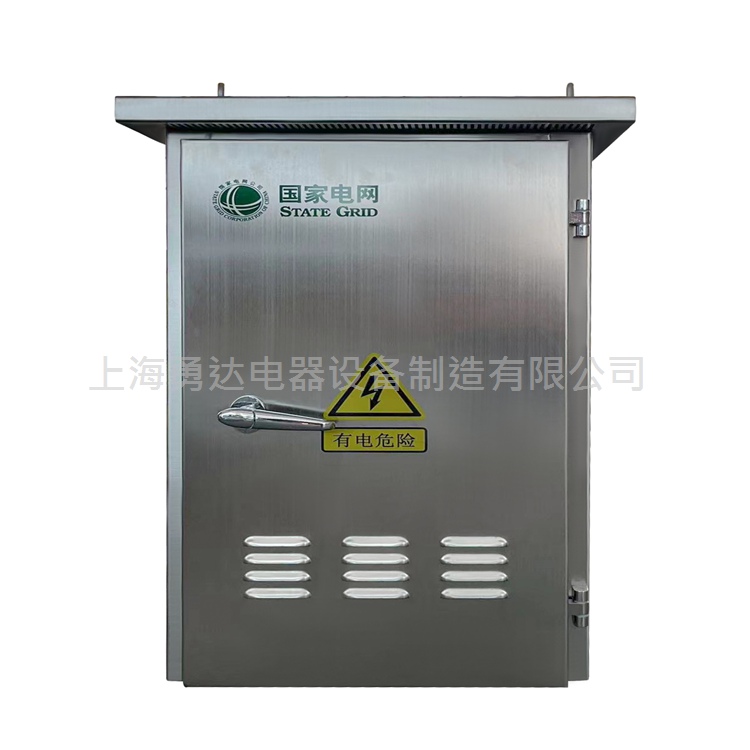

LSVR低壓自動調壓器根據輸入電壓自動調節輸出電壓，提高電壓合格率，供電質量，不需要延伸10kV線路和增加配電變壓器。該產品電壓輸出為正弦波，允許短時過載，適合低壓各種應用場合，解決了配電網用戶存在的電壓合格率低的問題。
1.1概況
針對配電臺區由于供電線路長、線徑偏小、負荷變化大而造成的供電電壓偏低問題，以及由于分布式光伏接入而導致的接入點電壓偏高等情況，瑞通電氣開發設計出RT-LSVR系列低壓自動調壓器。該裝置根據目標值自動調節電壓，達到合格范圍，保證供電質量。
1.2 產品型號
1.3 工作原理
智能控制器通過檢測調壓器輸出端電壓，與基準電壓進行比較，當調壓器輸出端電壓高壓（或低于）基準值時，延時動作有載分接開關內的電動機運轉，帶動分接開關從一個分接頭切換至另一個分接頭，從謀渥擇畋溲蠱韉謀潯紉允迪鐘性刈遠餮埂�
LSVR單相原理圖
1.4 產品特點
u 損耗低：裝置采用自耦式結構，內阻抗小，自身損耗低，效率高。
u 保護功能完善：調壓器具備斷電失壓時自動分閘，來電自動降檔到基準檔后重合保護斷路器的功能，提高了設備工作的智能化程度，保障了供電安全。
u 供電可靠性高：裝置出現故障時，可以自動轉到旁路運行位置，提高供電可靠性。
u 通訊便捷：智能控制器具有短距離無線通訊功能，通過GPRS，凍掏ㄑ都囁刂?jǐn)厮或者手机实蕬v鄄斕餮蠱韉腦誦星榭觥�
u 控制功能完善：智能控制器采用高性能處理器，信號檢測精度高，處理速度快。
u 采用獨特的防雷措施，抗干擾能力強。
1.5 主要技術參數
| 相數 | 單相 | 三相 |
| 容量 | 10kVA、20kVA、30kVA | 30kVA、60kVA、90kVA、120kVA |
| 額定電壓Un | 0.22kV | 0.4kV |
| 檔位數 | 4擋 |
| 電壓調節范圍 | 降壓10%、 基準檔、升壓10%、升壓20% |
| 損耗 | ≤2% |
| 旁路運行 | 電壓合格或故障時自動轉入旁路運行，不斷電 |
| 冷卻方式 | 自然冷卻+強制風冷 |
| 保護類型 | 過流、速斷、過負荷、過壓、欠壓、超溫等 |
| 通訊方式（選配） | GPRS通訊、WEB或手機APP |
| 通訊規約 | MODBUS 標準規約 |
| 安裝方式 | 戶外架桿、壁掛 |
注：以上容量、檔位、電壓調節范圍為常規配置方式，在實際應用中可以根據用戶需求進行調整。
